阻燃特性

/

 非阻燃可省略

ZA

 A 類阻燃

ZB

 B 類阻燃

ZC

 C 類阻燃

ZD

 D 類阻燃

DDZ

 低鹵低煙阻燃

WDZ

 無鹵低煙阻燃

說明

 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。本公司主要生產A類或B類阻燃電纜。

系列代號

D

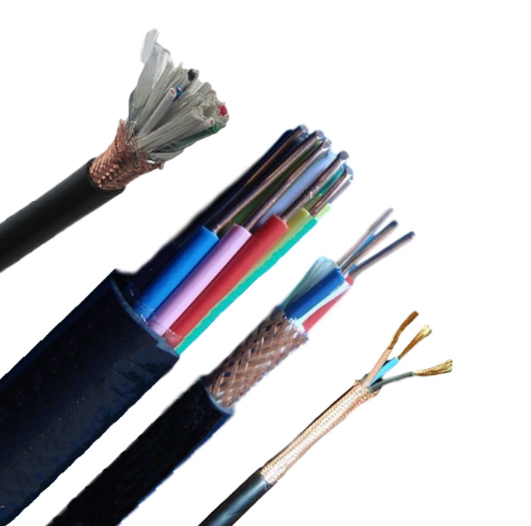

 電動型儀表信號電纜

絕緣材料

Y

 聚乙烯或阻燃聚乙烯

YJ

 交聯聚乙烯

B

 聚丙烯

YD

 無鹵低煙阻燃聚烯烴(YDJ-交聯型)

護套材料

Y

 耐候性聚乙烯或阻燃聚乙烯

V

 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯

YD

 無鹵低煙阻燃聚烯烴（YDJ-交聯型）

屏蔽材料

P

 銅線或鍍錫銅線編織

PL

 鋁塑復合帶

P2

 銅帶

鎧裝材料

12

 聯鎖鋼帶鎧裝聚氯乙烯類護套

13

 聯鎖鋼帶鎧裝聚乙烯類護套

22

 繞包鋼帶鎧裝聚氯乙烯類護套

23

 繞包鋼帶鎧裝聚乙烯類護套

32

 纏繞鋼絲鎧裝聚氯乙烯類護套

33

 纏繞鋼絲鎧裝聚乙烯類護套

92

 編織鋼絲鎧裝聚氯乙烯類護套

93

 編織鋼絲鎧裝聚乙烯類護套

52

 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套

53

 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套

其它

 遇其它護套時，鎧裝表示方法同上，護套以“4”表示，無具體含義。如編織鋼絲鎧裝氟塑料護套。 表示為“94”。

耐熱等級

70

 ***高工作溫度70℃（可省略）

90

 ***高工作溫度90℃

105

 ***高工作溫度105℃

導體種類

A

 單股導體

B

 7股絞合導體(A、B兩種在規格后括號中表示)

R

 多股絞合導體

規格

 對數(或組數)×每對(或組)芯數×導體線芯標稱截面mm2

 對數(或組數)：1,2,3,……24

 每對(或組)芯數：2,3

 導體線芯截面：0.5,0.75,1.0,1.25,1.5,2.5

 注：根據上述所列電動型儀表信號電纜的型號說明,可以選擇各種組合以滿足需要。
