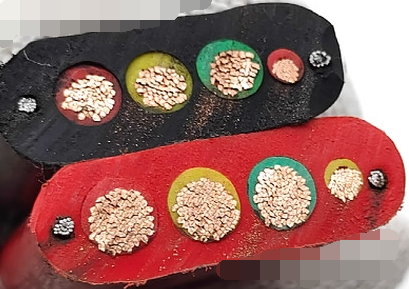

雙側鋼絲扁平電纜YFFBG YVFBJ
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
產品介紹
雙側鋼絲扁平電纜YFFBG YVFBJ具有柔軟、耐高溫、低溫、耐老化、耐油、耐腐蝕、彎曲半徑小等特點，適用于交流額定電壓450/750及以下的起重機、行車、吊車、臺車、升降機、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通信線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
雙側鋼絲扁平電纜YFFBG YVFBJ使用特性
（1）使用環境溫度：丁腈復合物-40℃ - 90℃；聚氯乙烯-15℃ - 70℃
（2）允許彎曲半徑：不小于電纜外徑（厚度）的15倍。
設備的使用情況如下時：
帶鋼絲丁腈扁平電纜YVFBG扁平電纜是一字排列時
1、自由使用長度大于35m；
2、運行速度大于4.0m/s~10.0m/s；
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩或纖維繩如芳綸紗等
扁平電纜是梅花排列時
1、自由懸掛長度大于80m；
2、運行速度大于1.6m/s；
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩
產品型號及名稱：
型號 | 名稱 |
YFFBG | 丁腈復合物絕緣丁腈復合物護套帶鋼絲柔性扁平電纜 |
YFFBPG | 丁腈復合物絕緣丁腈復合物護套銅絲編織屏蔽帶鋼絲柔性扁平電纜 |
YVFBJ | 聚氯乙烯絕緣丁腈復合物護套帶鋼絲柔性扁平電纜 |
YVFBPJ | 聚氯乙烯絕緣丁腈復合物護套銅絲編織屏蔽帶鋼絲柔性扁平電纜 |
技術參數本產品：
標稱截面 mm2 | 導體結構 根數/直徑mm2 | 20℃導體電阻不大于MΩ/km | 70℃絕緣電阻常數MΩ/km | 實驗電壓kv/5min | 芯數 |
0.75 | 24/0.20 | 26 |
0.037 |
3kv |
2-60 |
1.0 | 32/0.20 | 19.5 | |||
1.5 | 30/0.25 | 13.3 | |||
2.5 | 49/0.25 | 7.98 | |||
4.0 | 56/0.30 | 4.95 |
2-16 | ||
6.0 | 84/0.30 | 3.3 | |||
10 | 140/0.30 | 1.91 |
2 3 4 5 3+1 3+2 | ||
16 | 126/0.40 | 1.21 | |||
25 | 196/0.40 | 0.78 | |||
35 | 276/0.40 | 0.554 | |||
50 | 396/0.40 | 0.386 | |||
70 | 360/0.50 | 0.272
|
