產品描述

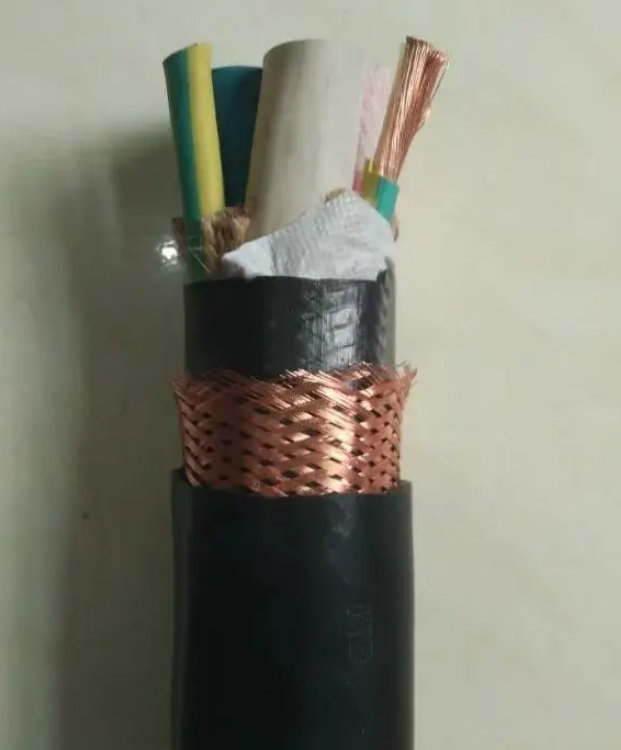

金屬屏蔽電力電纜VVP YJVP
執行標準：金屬屏蔽電力電纜VVP YJVP執行GB/T12706-2018
金屬屏蔽電力電纜VVP YJVP使用范圍：
金屬屏蔽電力電纜VVP YJVP適用于額定電壓0.6/1kv及以下的交直流電力線路作輸送電能用。本產品除具有普通塑力纜的電氣特性外還具有較強的抗電磁干擾、抗雷擊及均衡電位、改善供電品質的特性。特別適用具有精密電子裝置的場所，如計算機中心、航空航天臨控中心、智能大廈等。
型號及名稱
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
VV-P YJV-P | VLV-P YJLV-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
VV22-P YJV22-P | VLV22-P YJLV22-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV32-P YJV32-P | VLV32-P YJLV32-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
VV42-P YJV42-P | VLV42-P YJLV42-P | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
ZR-VV-P ZR-YJV-P | ZR-VLV-P ZR-YJLV-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套電力電纜 |
ZR-VV22-P ZR-YJV22-P | ZR-VLV22-P ZR-YJLV22-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套電力電纜 |
ZR-VV32-P ZR-YJV32-P | ZR-VLV32-P ZR-YJLV32-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套電力電纜 |
ZR-VV42-P ZR-YJV42-P | ZR-VLV42-P ZR-YJLV42-P | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
NH-VV-P NH-YJV-P | — | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽聚氯乙烯護套耐火電力電纜 |
NH-VV22-P NH-YJV22-P | — | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV32-P NH-YJV32-P | — | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV42-P NH-YJV42-P | — | 聚氯乙烯（交聯聚乙烯）絕緣金屬屏蔽粗鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
規 格
型 號 | 芯數 | 標稱截面 mm2 | |||
銅 芯 | 鋁 芯 | ||||
VV-P NH-VV-P ZR-VV-P | YJV-P NH-YJV-P ZR-YJV-P | VLV-P — ZR-VLV-P | YJLV-P — ZR-YJLV-P | 1 | 4～30 |
VV-P NH-VV-P ZR-VV-P VV22-P NH-VV22-P ZR-VV22-P VV32-P NH-VV32-P ZR-VV32-P VV42-P NH-VV42-P ZR-VV42-P | YJV-P NH-YJV-P ZR-YJV-P YJV22-P NH-YJV22-P ZR-YJV22-P YJV32-P NH-YJV32-P ZR-YJV32-P YJV42-P NH-YJV42-P ZR-YJV42-P | VLV-P — ZR-VLV-P VLV22-P — ZR-VLV22-P VLV32-P — ZR-VLV32-P VLV42-P — ZR-VLV42-P | YJLV-P — ZR-YJLV-P YJLV22-P — ZR-YJLV22-P YJLV32-P — ZR-YJLV32-P YJLV42-P — ZR-YJLV42-P | 2 | 4～185 |
3 | 4～300 | ||||
3+1 | |||||
4 | |||||
金屬屏蔽電力電纜電氣性能
1、導體直流電阻
參照聚氯乙烯絕緣及護套電力電纜。
2、絕緣電阻見下表：
序號 | 性 能 | 聚氯乙烯絕緣 | 交聯聚乙烯絕緣 |
1 | 體積電阻率 200C時 在電纜工作溫度時 | 1013 1010 | — 1012 |
2 | 絕緣電阻常數 200C時 在電纜工作溫度時 | 36.7 0.037 | — 3.67 |
3、交流電壓試驗
成品電纜經受50HZ、5min、3500V的電壓試驗不擊穿。對于單芯電纜，則進行浸水耐壓試驗。
4、耐火電纜和阻燃電纜分別符合耐火和阻燃性能要求。
使用條件
1、導體***高長期允許工作溫度：聚氯乙烯絕緣為700C；交聯聚乙烯絕緣為900C。
2、電纜短路時（***長持續時間不超過5s），導體的***高溫度不超過：聚氯乙烯絕緣為1600C；交聯聚乙烯絕緣為2500C。
3、敷設時環境溫度應不低于00C。
4、電纜允許彎曲半徑為：?jiǎn)涡倦娎|不小于電纜外徑的20倍，多芯電纜不小于電纜外徑的15倍。
交貨長度
1、交貨電纜單根長度不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨長度的±10%。
2、根據雙方協議，允許任何長度的電纜交貨。
3、長度計量誤差不超過±0.5%。
