同軸射頻電纜?SYV-50-17-41
同軸射頻電纜SYV-50-17-41同軸射頻電纜SYV-50-17-41可用作監控系統的信號傳輸。 一般型號：SYV75-X(X代表它的絕緣外徑3mm/5mm，
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

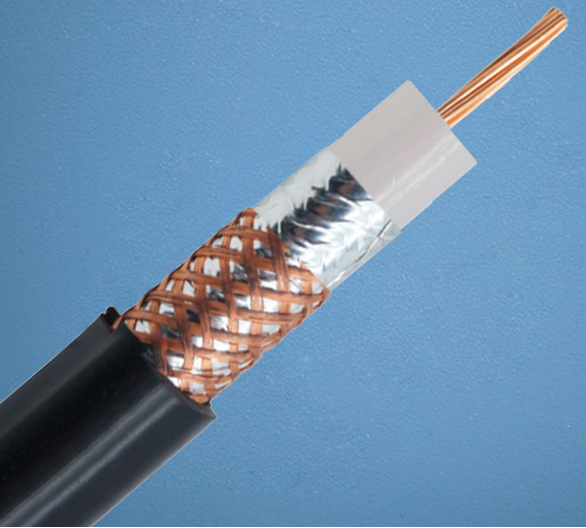

同軸射頻電纜SYV-50-17-41
同軸射頻電纜SYV-50-17-41可用作監控系統的信號傳輸。 一般型號：SYV75-X(X代表它的絕緣外徑3mm/5mm，數字越大線徑越粗） SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯. 75表示特征阻抗, 視頻線分 75-3(100米) 能正常工作的傳輸距離 75-5(300米) 能正常工作的傳輸距離 75-7(500-800米) 能正常工作的傳輸距離 75-9(1000-1500米) 能正常工作的傳輸距離 常用的型號一般是SYV75-5,同一廠家可能還提供不同價位的產品，這個具體的區別就是所用的銅是純銅還是銅包鋁，或外屏蔽層銅芯的根數，比如：96編（指由96根細銅芯編織）、128編等，編數越多，屏蔽性能就越好，所以這個在產品采購時需要加以注意。
同軸射頻電纜SYV-50-17-41可用作監控系統的信號傳輸。 一般型號：SYV75-X(X代表它的絕緣外徑3mm/5mm，數字越大線徑越粗） SYV中S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯. 75表示特征阻抗, 視頻線分 75-3(100米) 能正常工作的傳輸距離 75-5(300米) 能正常工作的傳輸距離 75-7(500-800米) 能正常工作的傳輸距離 75-9(1000-1500米) 能正常工作的傳輸距離 常用的型號一般是SYV75-5,同一廠家可能還提供不同價位的產品，這個具體的區別就是所用的銅是純銅還是銅包鋁，或外屏蔽層銅芯的根數，比如：96編（指由96根細銅芯編織）、128編等，編數越多，屏蔽性能就越好，所以這個在產品采購時需要加以注意。
實芯聚乙烯絕緣同軸射頻電纜(SYV系列)產品主要技術參數
電纜型號 | 內導體結構 mm | 絕緣外徑 mm | 編織屏蔽層數 | 電纜外徑 mm | 特性阻抗 Ω | 衰減常數(20℃) | |
頻率(MHz) | 衰減≤dB/m | ||||||
SYV-50-2-1 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 50±2 | 200 | 0.450 |
SYV-50-2-7 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 0.450 | ||
SYV-50-2-8 | 7×0.16 | 1.50±0.10 | 1 | 2.8±0.2 | 0.450 | ||
SYV-50-2-41 | 1×0.68 | 2.20±0.10 | 1 | 4.0±0.2 | 0.310 | ||
SYV-50-3-1 | 7×0.32 | 2.95±0.13 | 1 | 5.0±0.2 | 0.240 | ||
SYV-50-3-3 | 1×0.90 | 2.95±0.13 | 1 | 5.0±0.2 | 0.220 | ||
SYV-50-3-4 | 1×0.90 | 2.95±0.13 | 1 | 5.0±0.2 | 0.220 | ||
SYV-50-3-5 | 1×0.90 | 2.95±0.13 | 2 | 5.8±0.2 | 0.220 | ||
SYV-50-3-41 | 1×0.90 | 2.95±0.13 | 2 | 5.8±0.2 | 0.220 | ||
SYV-50-5-1 | 1×1.40 | 4.80±0.20 | 1 | 7.2±0.3 | 0.150 | ||
SYV-50-5-3 | 1×1.40 | 4.80±0.20 | 1 | 7.2±0.3 | 0.150 | ||
SYV-50-5-4 | 1×1.40 | 4.80±0.20 | 2 | 7.9±0.3 | 0.150 | ||
SYV-50-5-41 | 1×1.40 | 4.80±0.20 | 2 | 7.9±0.3 | 0.150 | ||
SYV-50-7-1 | 7×0.75 | 7.25±0.25 | 1 | 10.3±0.3 | 0.110 | ||
SYV-50-7-2 | 7×0.75 | 7.25±0.25 | 1 | 10.3±0.3 | 0.110 | ||
SYV-50-7-3 | 7×0.75 | 7.25±0.25 | 2 | 11.0±0.3 | 0.110 | ||
SYV-50-7-4 | 7×0.75 | 7.25±0.15 | 1 | 10.3±0.3 | 50±1 | 3000 | 0.620 |
SYV-50-7-6 | 7×0.75 | 7.25±0.15 | 2 | 11.0±0.3 | 0.620 | ||
SYV-50-7-41 | 7×0.75 | 7.25±0.25 | 2 | 11.0±0.3 | 50±2 | 200 | 0.110 |
SYV-50-9-41 | 7×0.95 | 9.00±0.30 | 1 | 12.2±0.4 | 0.095 | ||
SYV-50-12-1 | 7×1.15 | 11.50±0.30 | 1 | 15.0±0.4 | 0.080 | ||
SYV-50-12-41 | 7×1.15 | 11.50±0.30 | 1 | 15.0±0.4 | 0.080 | ||
SYV-50-15-41 | 7×1.54 | 15.00±0.40 | 1 | 19.0±0.5 | 0.065 | ||
SYV-50-17-1 | 1×5.00 | 17.30±0.40 | 1 | 22.0±0.5 | 0.056 | ||
SYV-50-17-2 | 1×5.00 | 17.30±0.40 | 1 | 22.0±0.5 | 0.056 | ||
SYV-50-17-3 | 1×5.00 | 17.30±0.40 | 2 | 22.7±0.5 | 0.060 | ||
SYV-50-17-41 | 19×1.04 | 17.30±0.40 | 1 | 22.0±0.5 | 0.060 | ||
本產品適用于儀器、儀表、對講、監控、無線.廣播.監控系統工程和有關電子設備中傳輸射頻信號.
1、SYV：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜 結構：（同軸電纜）單根無氧圓銅線+物理 發泡聚乙烯（絕緣）+（錫絲+鋁）+聚氯乙烯（聚乙烯）
3、信號控制電纜（RVV護套線、RVVP屏蔽線）適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V 2-24芯
