產品描述

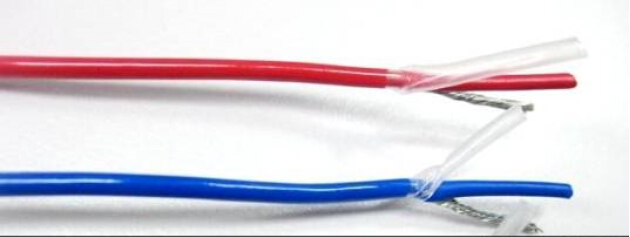

補償導線JX-VVP-2*1.0
補償導線JX-VVP-2*1.0的作用
補償導線JX-VVP-2*1.0是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。等效采用IEC 584-3《熱電偶第三部份－補償導線》國家標準。產品主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。
補償導線型號按產品的品種劃分為：SC，KC，KX，EX，JX，TX。
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)
c)字母“C”表示補償型補償導線(型別)
注：SC型補償導線可配用R型分度號熱電偶。
使用分類、允許等級、護層著色標志：
使用分類 | 標志 | 允許登記及護層著色 | |
普通級 | 精密級 | ||
一般用 | G | （黑色） | S（灰色） |
耐熱用 | H | （黑色） | S（灰色） |
結構特征、絕緣層、護層材料、使用溫度
絕緣層及護層 | 使用溫度 | |
材料 | 符號 | |
聚氯乙烯 | PV | -25～70℃ -25～105℃ |
聚全氟乙丙烯 | FEP | -60～205℃ |
可溶性聚四氟乙烯 | PFA | -60～260℃ |
產品標號（標記）
配用熱電 偶分度號 | 一般用（G） 產品標號 | 耐熱用（H） 產品標號 | ||
普通級 | 精密級（S） | 普通級 | 精密級（S） | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | -- |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
補償導線合金絲和絕緣層顏色
補償號 線型號 | 配用熱電 偶的分度號 | 補償導線合金線 | 絕緣層 著色 | ||
正極 | 負極 | 正極 | 負極 | ||
SC | S(鉑銠10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
TC | T(銅—康銅) | TPC(銅) | TNC(銅鎳) | 紅 | 藍 |
KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“×”表示延伸型補償導線，字母
“C”表示補償線纜其熱電勢和電阻值符合下表規定：
2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.
3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗5000V/1min不擊穿。
